多模和单模光纤的极限传输距离

首页 ꄲ 技术服务 ꄲ 多模和单模光纤的极限传输距离

1.1000Base-SX 及1000Base-LX是什么意思?

短波长光传输1000Base-SX、长波长光传输1000Base-LX

多模光纤可以分为长波激光(称为1000BaseLX)和短波激光(称为1000BaseSX)。

2.千兆位以太网标准

问题：请问多模和单模光纤的极限传输距离是多少？

标准光纤类型光纤直径（μm）最大传输距离

1000base-sx多模 62.5 260m

1000base-sx多模 50 525m

1000base-lx多模 62.5 550m

1000base-lx多模 50 550m

1000base-lx单模 9 3000m

100base-fx

多模：2km

单模：60-70km

超过500m建议用单模！

如要上千兆：

多模 62.5/125 275米以下

50/125 550米以下

单模没有要求

如只要上百兆：

多模 62.5/125 2000米以下

50/125 2000米以下

单模没有要求

局域网与广域网的接口标准

局域网接口电缆标准

10base-t：双绞线电缆，一般都使用 rj-45 连接器；最大有效传输距离是距集线器 100m，即使是高质量的5类双绞线也只能达到150m 。其匹配电阻为120欧。

10base5：粗同轴电缆，采用插入式分接头；采用基带信号；最大支持段长为 500m，最多段数为100。其匹配电阻为75欧。

10base2 ：细同轴电缆，接头采用工业标准的bnc 连接器组成 t 型插座；使用范围只有200米，每一段内仅能使用30 台计算机，段数最高为 30。其匹配电阻为50欧。

100base-tx：使用 5 类以上双绞线，网段长度最长可为100m。

100base-fx ：使用一对多模或者单模光纤，使用多模光纤的时候，计算机到集线器之间的距离最大可到2km，使用单模光纤时最大可达10km。

1000base-t：使用 5 类以上双绞线，网段长度最长可为100m。

1000base-f：使用一对多模或者单模光纤，使用多模光纤的时候，计算机到集线器之间的距离最大可到300-550m（500m），使用单模光纤时最大可达3km。

1000base-lx可以接单、多模光纤； 1000base-sx只能接多模光纤。

1000base-lx用单模光纤传 5公里。

1000base-lx用多模光纤(50um)传 550m。

1000base-lx用多模光纤(62.5um)传 550m。

1000base-sx用多模光纤(50um)传 275m。

1000base-sx用多模光纤(62.5um)传 550m。

100base-fx单模模块用单模光纤传 10-20 公里。

100base-fx多模模块用多模光纤传 2 公里。

光纤接口大全

各种光纤接口类型介绍--光纤接头

FC 圆型带螺纹(配线架上用的最多)

FC头

ST 卡接式圆型

ST头

SC 卡接式方型(路由器交换机上用的最多)

SC头

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

LC头

光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型。SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 ；单模长距LH 波长1310,1550
多模:SM，波长850

SX/LH表示可以使用单模或多模光纤

光纤适配器：

光纤适配器(又名法兰盘),也叫光纤连接器，是光纤活动连接器对中连接部件。系列产品包括：FC. SC. ST. LC. MTRJ.广泛应用于光纤配线架(ODF). 光纤通信设备. 仪器等。性能超群,稳定可靠。

产品类型

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下

光纤适配器有SC，FC，ST之分。

　　SC代表Standard Connector。

　　ST代表Straight Tip。

FC代表Fiber Connector。

l “/”前面部分表示尾纤的连接器型号。

　　“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头。

　　“LC”接头与SC接头形状相似，较SC接头小一些。

　　“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

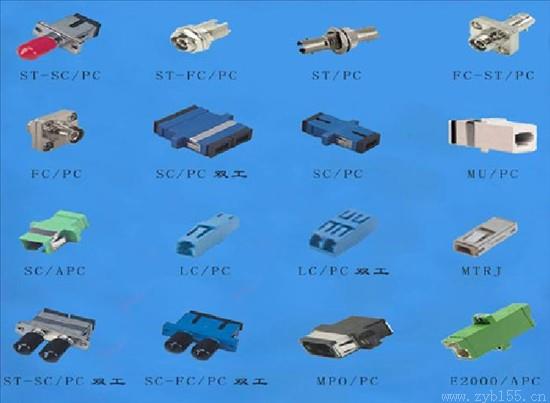

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图。

“/”后面表明光纤接头截面工艺，即研磨方式。

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

　　“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。

光纤连接器

光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器：

(1)FC型光纤连接器

这种连接器最早是由日本NTT研制。FC是FERRULE CONNECTOR的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
